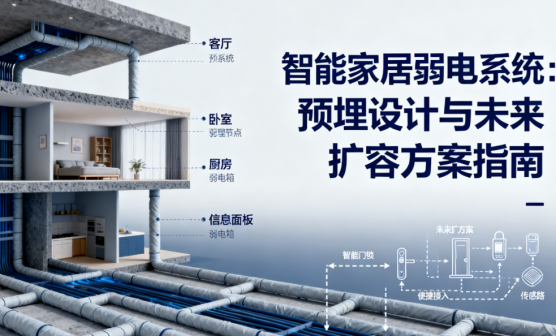

电工布局智能家居弱电系统：预埋设计与未来扩容方案指南

　　智能家居的普及让家庭弱电系统从传统的电话、网络线路升级为集控制系统、安防传感、影音传输于一体的综合网络。作为家装隐蔽工程的核心环节，弱电布局若存在设计缺陷，后期改造可能面临墙体开槽、线路更换等破坏性施工。本文将从电工实操角度，详解智能家居弱电系统的科学布局方法，通过前瞻性设计规避未来升级难题。

　　一、智能家居弱电系统的核心构成与规划原则

　　现代智能家居弱电系统主要包含六大子系统：通信网络系统(千兆有线+WiFi6覆盖)、家庭影音系统(HDMI2.1预埋+音响线走管)、安防监控系统(POE供电+星光级摄像头线路)、智能控制系统(KNX总线+RS485协议扩展)、环境传感系统(温湿度/光照传感器布线)、家庭影院系统(7.1声道音频线预埋)。电工施工前需根据房屋面积、户型结构及业主需求制作系统拓扑图，重点标注设备点位、线路走向及电源接口位置。

　　规划阶段需遵循三项核心原则：带宽预留原则(主干网络按万兆标准预埋，分支线路不低于千兆)、协议兼容原则(优先采用TCP/IP协议，预留ZigBee、蓝牙Mesh等无线协议接口)、物理隔离原则(强电弱电分槽布设，平行间距不小于30cm，交叉处采用锡纸屏蔽处理)。某高端住宅项目案例显示，未做物理隔离的弱电线路受强电干扰，导致智能门锁信号延迟达0.8秒，后期重新穿管隔离后恢复正常。

　　二、关键区域弱电点位的前瞻性设计

　　1.客厅：多设备互联枢纽

　　电视背景墙：预埋3组HDMI2.1高清线(支持8K传输)、2组六类网线(备用设备联网)、1组音响线(连接无源低音炮)，线管采用直径25mmPVC管，预留HDMI光纤延长器穿线空间。

　　沙发区域：隐藏式地插盒内配置2个千兆网口、1个USB3.0接口，满足扫地机器人充电桩、无线充电模块等设备就近取电需求。

　　吊顶空间：预留POE供电模块安装位，为云台摄像头、智能投影仪、氛围灯条提供集中供电，避免后期明线牵引。

　　2.卧室：个性化智能场景载体

　　床头两侧各布设1个双口信息面板(网络+电话接口)，采用超五类网线走顶设计，便于后期加装智能窗帘电机。儿童房需在书桌下方预留HDMI接口和音频接口，为未来学习投影、录音设备接入做准备。主卧电视墙建议增加1组RS232控制线，支持投影仪、幕布等设备的集中控制。

　　3.弱电间：系统中枢神经

　　新建住宅建议设置独立弱电箱(尺寸不小于400mm×300mm)，内置1U标准机架，预留UPS不间断电源安装位。箱内配置光纤熔接盘、理线架、POE交换机(按每100㎡16口标准配置)，进出线管采用40mm波纹管，方便后期线路更新。某别墅项目通过在弱电箱预留220V电源和散热孔，成功实现智能家居主机7×24小时稳定运行。

　　三、线路材料选择与施工工艺标准

　　1.线缆选型技术参数

　　网络线缆：水平区域采用超六类非屏蔽双绞线(传输频率250MHz)，主干线路选用七类屏蔽双绞线(支持10GBASET标准)，室外部分需采用阻水型网线。

　　音视频线：HDMI线选择带编织网屏蔽层的工程级线缆，长度控制在15米内(超过需配置信号放大器);音响线选用4N无氧铜线，截面积不小于2.5mm²。

　　控制线缆：KNX总线采用专用双绞屏蔽线(截面积0.8mm²)，穿管时需保留15%冗余长度，避免过度拉伸导致信号衰减。

　　2.施工关键节点控制

　　穿线工艺：采用"先管后线"施工法，弯头处安装弹簧弯管器，曲率半径不小于线管直径的6倍。每组线管内穿线数量不超过管径的40%，例如20mm线管最多穿3根六类网线。

　　接地处理：弱电箱、桥架、金属线管需做等电位联结，接地电阻值不大于4Ω。某项目因未接地导致雷雨天气网络设备烧毁，造成直接经济损失3.2万元。

　　标识管理：线缆两端采用热缩管标记，内容包括回路编号、起点终点、线径规格，验收时需提供电子标签对照表。

　　四、未来系统升级的扩展接口预留

　　1.家庭服务器部署条件

　　在书房或储物间预留服务器机柜安装位(宽度不小于600mm)，配置独立10A电源插座，墙面预埋2组万兆光纤接口(入户光纤+备用线路)。建议采用模块化UPS电源，为服务器、交换机等核心设备提供30分钟应急供电。

　　2.物联网设备供电方案

　　分布式供电：在走廊、玄关等区域设置POE供电模块，为人体传感器、门窗磁传感器提供集中供电，避免电池更换麻烦。

　　低压直流系统：预埋24V直流供电总线，支持智能开关、调光模块等设备即插即用，相比传统AC220V供电更安全节能。某智能家居实验室数据显示，24V直流系统比传统供电方式减少72%的待机功耗。

　　3.应急检修通道设计

　　所有弱电管路设置检修口，吊顶区域检修口尺寸不小于150mm×150mm，墙面管路在转弯处1米范围内预留检修盒。采用可开启式桥架时，盖板间距控制在1.5米以内，便于后期添加线路。

　　五、验收标准与文档留存规范

　　竣工阶段需进行五项专业测试：福禄克线缆认证测试(测试参数包括衰减、串扰、回波损耗)、信号强度测试(WiFi覆盖区域信号强度≥65dBm，漫游切换时间<50ms)、协议互通测试(验证不同品牌智能设备联动响应时间<0.3秒)、带宽压力测试(满负载状态下网络丢包率<0.1%)、抗干扰测试(使用频谱分析仪检测50Hz工频干扰值<40dBμV/m)。

　　文档留存应包含：弱电系统竣工图(CAD格式，标注精确坐标)、测试报告(含福禄克测试原始数据)、设备参数表(记录各模块IP地址、MAC地址)、线路走向视频(隐蔽工程施工过程影像资料)。这些文档在后期系统升级时可大幅降低维护成本，某维保公司数据显示，完整文档可使故障排查时间缩短60%以上。

　　随着智能家居从单品智能迈向全屋智能，弱电系统已成为影响居住体验的核心基础设施。电工在施工过程中需兼具网络工程师的系统思维与建筑工匠的细节把控能力，通过科学规划点位、精选优质材料、规范施工工艺，打造"十年不过时"的弱电系统。建议业主在签订装修合同时，明确要求弱电工程提供5年质保期，并保留专业第三方检测报告，为智能家居长期稳定运行提供可靠保障。
